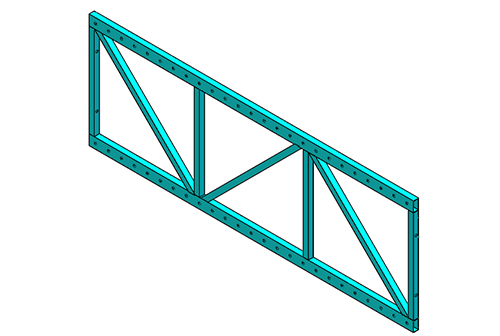

桁架:采用Q235材質，矩形管組焊成框架桁架結構，80×40×3mm矩形管每隔100mm設置?18mm孔，桁架利用M16螺栓安裝于第一步導軌內側。沿長方向連貫設置。用于與立桿連接，構成桁架結構。

    桁架 (jià)是一種由桿件彼此在兩端用鉸鏈連接而成的結構。桁架由直桿組成的一般具有三角形單元的平面或空間結構，桁架桿件主要承受軸向拉力或壓力，從而能充分利用材料的強度，在跨度較大時可比實腹梁節省材料，減輕自重和增大剛度。

    "桁"字念"héng"，由于"桁"字較少使用，誤被念為"háng"(行)，故此，"行架"由此得名。 桁架的定義：由桿件通過焊接、鉚接或螺栓連接而成的支撐橫梁結構，稱為"桁架"。

    桁架的優點是桿件主要承受拉力或壓力，可以充分發揮材料的作用，節約材料，減輕結構重量。常用的有鋼桁架、鋼筋混凝土桁架、預應力混凝土桁架、木桁架、鋼與木組合桁架、鋼與混凝土組合桁架。
